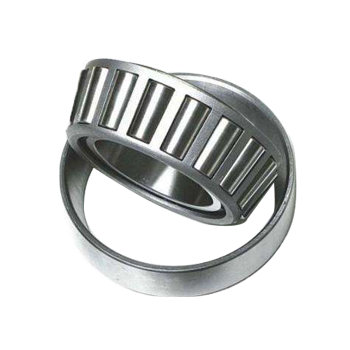

Designation :32309BRJ2/QCL7C
Principal dimensions（mm）
d1 :45
D :100
B :38,25
Basic load ratings（KN）
dyc(Cr) :156
stc(Cor) :176
Pu :20
Speed ratings（rpm）
Speed Ratings :5000
Limiting Speed :6700
Weight(Kg) :1,50

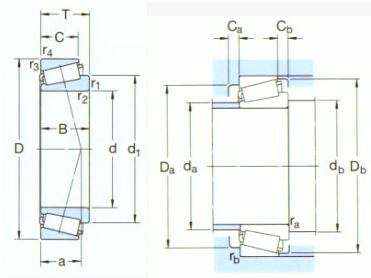

Dimensions （mm）
d :45
d1～ :74,8
D1 :106
B :36
C :30
C1 :7
r1,2(min) :2
r3,4(min) :1,5
a :30
Abutment and fillet dimensions （mm）
da(max) :55
db(min) :54
ra(max) :1,5
Value
e :0,54
Y :1,1
Yo :0,6
